ダイヤモンドツール
概要
基台部を無くし、刃先部分を全て砥石で構成したAll-bladeコアドリルは長寿命化を実現し、さらに極めて薄い刃先が加工品質の向上をもたらします。
特長
All-Blade構造
- 電着工具、焼結工具と比較し刃厚を薄くすることが可能
工具の大幅な長寿命化を実現
- 砥粒層が一層の電着工具と比較し、刃厚部分全てが砥石で構成されている為、数十倍の工具寿命を実現（※）
- 焼結工具と比較しても数倍の寿命（※）
※加工条件による
加工品質の向上
- 刃厚を薄くすることが可能な為、電着工具、焼結工具と比較しチッピングの小さな高品質の加工が可能
加工時間の短縮
- ダブルコアドリルにより内外径の同時加工が可能となり、品質向上ならびに加工時間の短縮を実現
加工用途に応じたカスタマイズ
- 工具寸法、ダイヤ粒度などのカスタマイズが可能
標準仕様
シングルコアドリル
| シャンク径（mm） | φ10 or φ20 |
| 工具径（ｍｍ） | φ4 ~ φ100 |
| ダイヤ粒度 | ＃400 |
| 刃厚（ｍｍ） | 0.25 |
| 刃長（ｍｍ） | 6 |
ダブルコアドリル
| シャンク径（mm） | 外刃 φ20 内刃 φ10 |
| 工具径（ｍｍ） | 外刃 φ16～φ100 内刃 φ4～φ50 |
| ダイヤ粒度 | ＃400 |
| 刃厚（ｍｍ） | 0.25 |
| 刃長（ｍｍ） | 6 |
オプション
カスタマイズ仕様においても対応可能
具体的な仕様、ご要望については弊社営業までお問い合わせください。
市場・用途

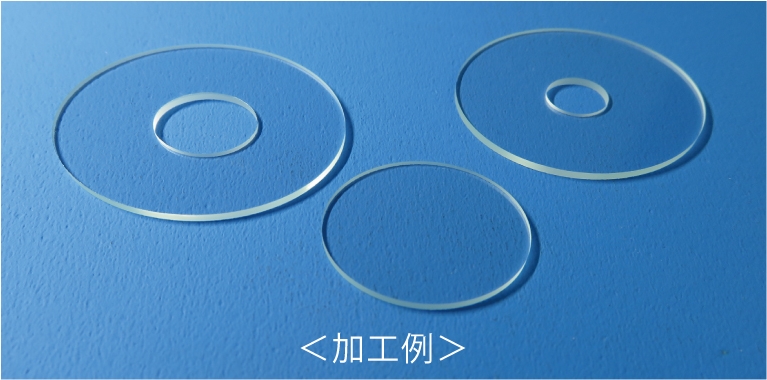

- ガラスロータリーエンコーダー加工
- ガラスディスク加工
- 各種ガラス丸抜き加工
- セラミックス，SiC，複合材，結晶材などの丸抜き加工
